中小功率伺服驅動器系列
作者:admin 閱讀次數:23848【關閉本頁】
2017-04-25 14:53:43
分類 規格
性能
頻率響應
≥400Hz
PWM頻率
4~16kHz
脈沖輸入頻率
≤2MHz
調速比
1:5000或更高
速度波動率
(±0.02%(負載0~100%)
過載能力
150%額定電流60s,180%額定電流6s
產品功能
位置反饋類型
增量式、絕對值編碼器(EnDAT,HiperfaceDSL,SmartABS)、旋變可選
速度·扭矩控制方式
-10V-+10V差分雙極性模擬電壓輸入
0-+10V單極性模擬電壓輸入(2路可選)
用戶預先設定的速度/時間曲線(外部可選)
RS232/RS485速度指令
位置控制模式
方向+脈沖串(可直接替代步進電機驅動)
90°相位差,二相脈沖輸入控制(A相+B相)
CCW+CW脈沖串輸入控制
RS232/RS485位置指令
數字輸入輸出
內部電源輸出
制動功能7路可編程輸入,4路可編程輸出
內部10V,24V電源輸出,可供用戶使用
110kW以下標準內置制動單元,制動0.0~100%
保護功能
過壓,欠壓,短路,過流,過載,電機過熱驅動器過熱,
失速,堵轉,位置超差,編碼器/旋變異常等。通訊功能
CANopen現場總線
EtherCAT 現場總線
RS485 Modbus,PC通訊監控
其他功能
電子齒輪控制功能
自動零位檢測和增益調整
自動加速度,減速度和S曲線控制
轉子位置信號脈沖輸出,1-256任意分頻
其它
冷卻方式
防護等級
安裝方式1kW以下自冷、1.5kW-100kW智能風冷、部分功率段可水冷(訂制)
7.5kW以下IP00 11kW以上IP20
掛壁式
環境
使用場所
安裝柜內不受陽光直射,無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣等
環境溫度
濕度-10℃-+40℃(環境濕度40~50℃,請降頻使用)
5%~95%RH,無水珠凝結
振動
小于4.9m/s2(0.5G)10~60Hz(非持續性)
存儲溫度
-20℃~+60℃

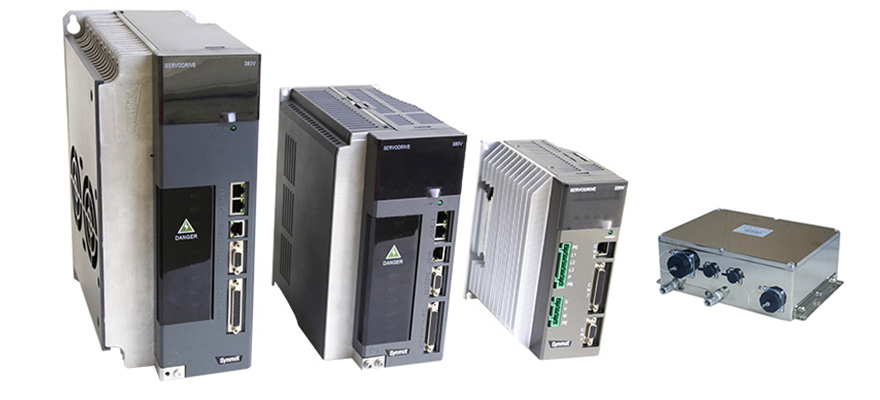

盛邁伺服驅動器以電機專用數字處理DSP為核心,采用新一代IGBT模塊,具有動態響應快、可靠性高、功能全、使用方便等優點。具有高速弱磁控制功能,有效地?cái)U(kuò)展了電機運行范圍,系統在很低的電壓下仍然能正常的工作。
產品特點:
先進的控制算法,支持控制參數的在線整定和調整 ;
支持力矩控制、速度控制、位置控制 ;
支持RS-485 ModBus、CANopen、EtherCAT 等工業現場總線 ;
內置制動單元 ;
用戶可預設定速度/時間曲線 ;
智能熱管理技術,保證電機和驅動器的長期穩定工作 ;

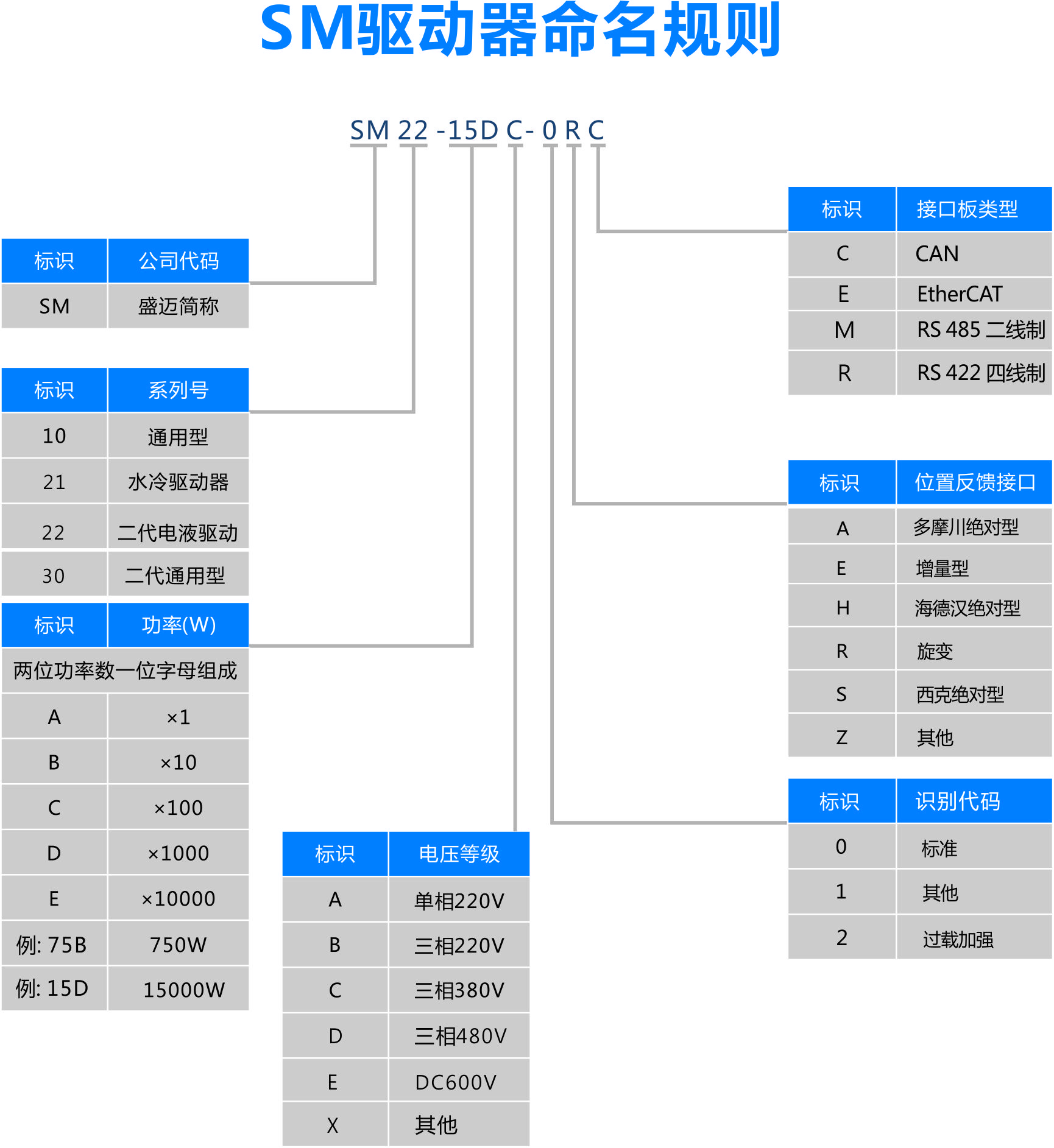

高精度的電流和電壓檢測,可精準快速地達到完善的保護功能驅動器型號 輸入電壓 額定功率 額定電流 最大電流 適配電機容量 外置制動電阻 Vac kW A A kW Ω SM30-40BB 1PH/3PH AC220V
-15%~+10%
50/60Hz0.4 3 7.1 0.4 - SM30-60BB 0.6 3.5 6.3 0.6 SM30-75BB 0.75 4 8.5 0.75 SM30-10CB 1 6 9.9 1 SM30-15CB 1.5 8 12.7 1.5 SM30-23CB 2.3 11 19.8 2.2 SM30-30CB 3 14 32.5 3 ≥100 SM30-44CB 4.4 17 32.5 4.4 SM30-23CC 3PH
AC380V
-15%~+10%
50/60Hz2.3 6.5 11.7 2.3 - SM30-30CC 3 8.5 15.3 3 ≥100 SM30-44CC 4.4 12 21.6 4 SM30-55CC 5.5 14 25.2 5 ≥70 SM30-75CC 7.5 17.5 31.5 7.5 SM30-11DC 11 26 46.8 11 -
