中大功率伺服驅動器系列
作者:admin 閱讀次數:22240【關閉本頁】
2017-04-25 14:45:46
盛邁伺服驅動器以電機專用數字處理DSP為核心,采用新一代的IGBT模塊,具有動態響應快、可靠性高、功能全、使用方便等優點。具有高速弱磁控制功能,有效地?cái)U(kuò)展了電機運行范圍,系統在很低的電壓下仍然能正常的工作。
產品特點:
先進的控制算法,支持控制參數的在線整定和調整 ;
支持力矩控制、速度控制、位置控制 ;
高度集成化的電液伺服控制方案 ;
支持RS-485 ModBus、CANopen、EtherCAT 等工業現場總線 ;
內置制動單元 ;
用戶可預設定速度/時間曲線 ;
智能熱管理技術,保證電機和驅動器的長期穩定工作 ;
高精度的電流和電壓檢測,可精準快速地達到完善的保護功能 。

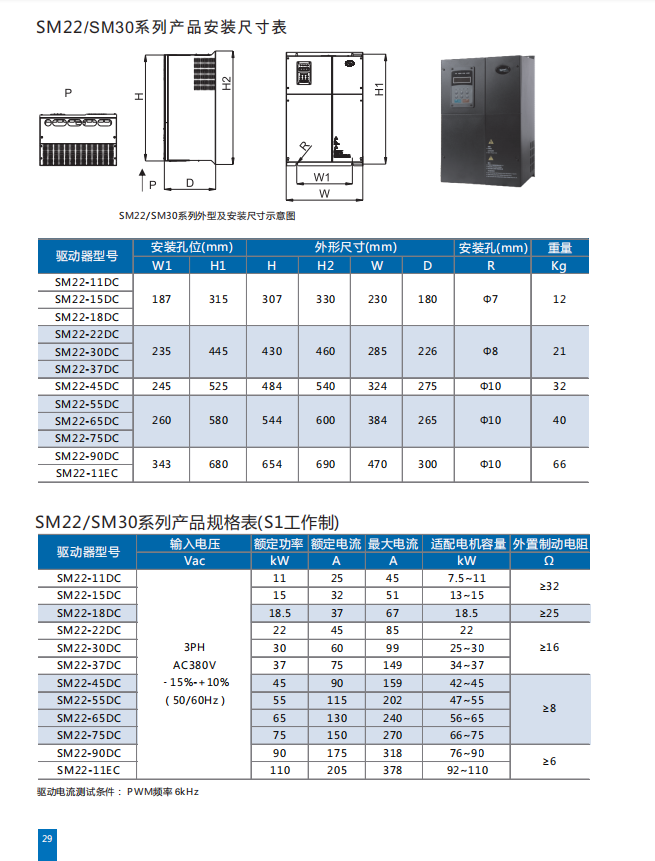

SM22產品規格表
驅動器型號 輸入電壓 額定功率 額定電流 最大電流 適配電機容量 外置制動電阻 Vac kW A A kW Ω SM22-11DC 3PHAC380V﹣15%-+10%(50/60Hz)11 25 45 7.5~11 ≥32 SM22-15DC 15 32 51 13~15 SM22-18DC 18.5 37 67 18.5 ≥25 SM22-22DC 22 45 85 22 ≥16 SM22-30DC 30 60 99 25~30 SM22-37DC 37 75 149 34~37 SM22-45DC 45 90 159 42~45 ≥8 SM22-55DC 55 115 202 47~55 SM22-65DC 65 130 240 56~65 SM22-75DC 75 150 270 66~75 SM22-90DC 90 175 318 76~90 ≥6 SM22-11EC 110 205 378 92~110 驅動電流測試條件: PWM頻率 6kHz 【V2.0】

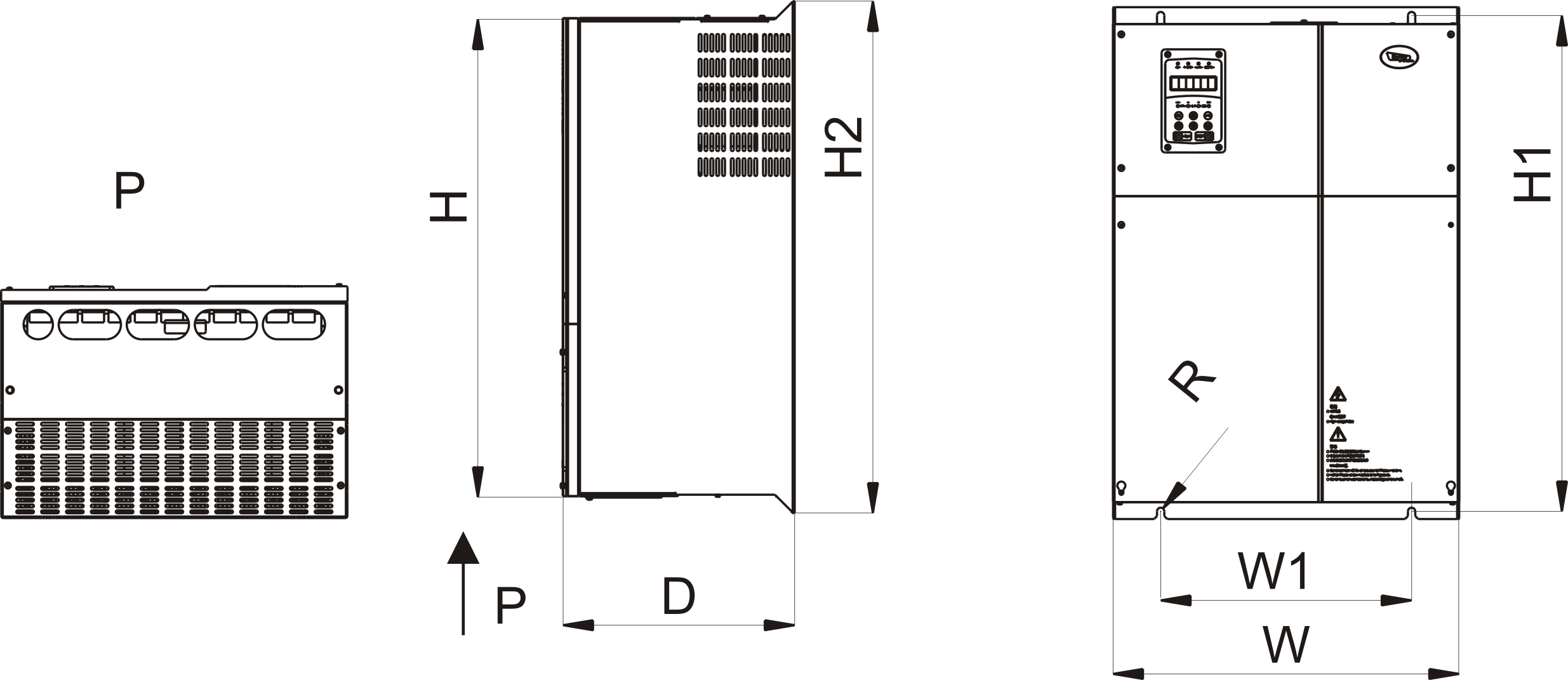

驅動器型號
安裝孔位
外形尺寸
安裝孔徑
重量
W1
H1
H
H2
W
D
R
Kg
SM22-11DC
187
315
307
330
230
180
Φ7
12
SM22-15DC
SM22-18DC
SM22-22DC
235
445
430
460
285
226
Φ8
21
SM22-30DC
SM22-37DC
SM22-45DC
245
525
484
540
324
275
Φ10
32
SM22-55DC
260
580
544
600
384
265
Φ10
40
SM22-65DC
SM22-75DC
SM22-90DC
343
680
654
690
470
300
Φ10
66
SM22-11EC
-
